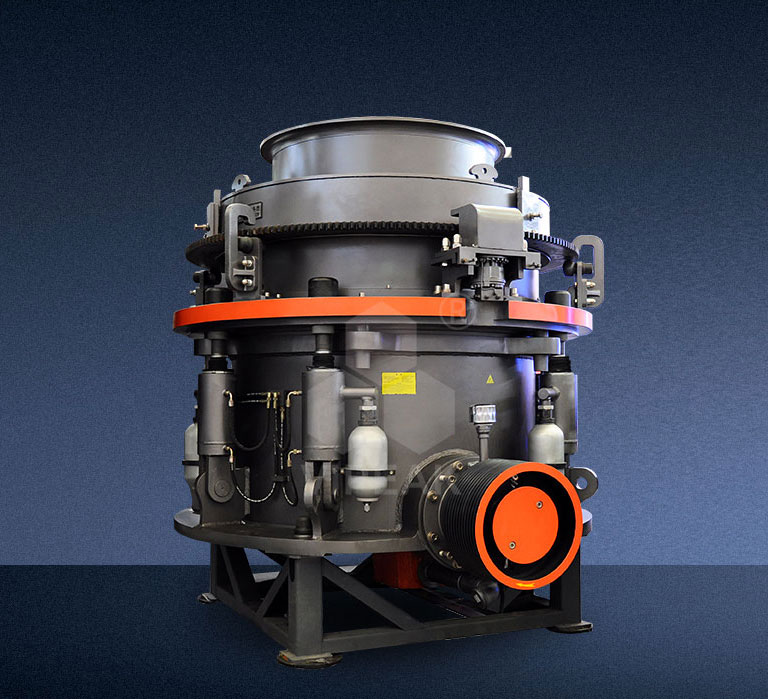

设备图集
工作原理
圆锥破动锥在偏心套带动作用下做旋摆运动，带动破碎壁对与轧臼壁间的物料进行挤压、搓碾，根据层压理论，物料受到多个方向的作用力，根据自身纹理破碎并被打磨，形成稳定的石料颗粒，符合出料要求的从破碎壁旋摆间隙处下落，其余物料继续破碎，直至达到要求。
设备特点
生产能力与效率双提高
采用主轴固定，偏心套绕主轴旋转的结构，可承受更大的破碎功率。合理的偏心距、腔型和运动参数配合，大大提高了生产能力和工作效率。
采用层压缩破碎机理
采用层压缩破碎原理设计，使破碎发生在物料和物料之间，破碎效率高，粒型优异，是生产高品质骨料的伴侣。
实现全自动智能控制
电气采用西门子PLC和触摸屏控制系统，ABB低压控制元件，西门子高压电机；双润滑油泵、双电加热器、双风冷却器，并实现全自动智能控制。
控制系统功能增强
采用可视化传感器数值、可视化可自由配置的报警方案，更加柔性的互联网测控对接方案。
运行能力稳定智能
便捷的操作维护，加入润滑回油流量监测、水平轴转速监测、振动监测、自动给料控制等自动化功能，延长设备使用寿命，使破碎系统具有更稳定更智能的运行能力。
技术参数
| 型号 | 腔型 | 给料口尺寸 (mm) | 最小排料口 (mm) | 处理能力 (t/h) | 最大装机功率 (kW) |
| HPT100 | C1(超粗) | 140 | 19 | 75-140 | 90 |
| C2(粗) | 100 | 13 | 60-110 | ||
| M(中) | 70 | 9 | 52-100 | ||
| F1(细) | 50 | 9 | 50-95 | ||
| F2(超细) | 20 | 6 | 45-90 | ||
| HPT200 | C2(粗) | 185 | 19 | 145-250 | 160 |
| M(中) | 125 | 16 | 135-235 | ||
| F1(细) | 95 | 13 | 115-220 | ||
| F2 (超细) | 75 | 10 | 90-190 | ||
| HPT300 | C1(超粗) | 230 | 25 | 220-440 | 250 |
| C2(粗) | 210 | 19 | 190-380 | ||
| M(中) | 150 | 16 | 175-320 | ||
| F1(细) | 105 | 13 | 145-280 | ||
| F2 (超细) | 80 | 10 | 110-240 | ||
| HPT400 | C1(超粗) | 295 | 30 | 300-630 | 315 |
| C2(粗) | 251 | 25 | 285-560 | ||
| M(中) | 196 | 20 | 250-490 | ||
| F1(细) | 110 | 13 | 180-345 | ||
| F2(超细) | 90 | 10 | 135-320 | ||
| HPT500 | C1(超粗) | 330 | 38 | 425-790 | 400 |
| C2(粗) | 290 | 30 | 370-700 | ||
| M (中) | 210 | 22 | 330-605 | ||
| F1 (细) | 135 | 16 | 270-535 | ||
| F2 (超细) e | 95 | 13 | 220-430 | ||
| HPT800 | C1 (超粗) | 350 | 38 | 570-1200 | 630 |
| C2 (粗) | 299 | 32 | 520-1050 | ||
| M （中） | 265 | 25 | 475-950 | ||
| F1 （细） | 220 | 16 | 370-800 | ||
| F2 （超细） | 150 | 13 | 310-600 |
注：技术参数如有变动，恕不另行通知。
